Main Memory

约 3394 个字 8 张图片 预计阅读时间 23 分钟

8.1 背景

• 程序必须从磁盘加载到内存中，并放入进程中才能运行。
• 主内存和寄存器是 CPU 可以直接访问的唯一存储介质。
• 寄存器访问只需一个 CPU 时钟周期（或更短）。
• 主内存访问可能需要多个时钟周期。
• 缓存位于主内存和 CPU 寄存器之间。
• 需要对内存进行保护以确保其正确运行。

Base and Limit Registers

• 基址寄存器（Base Register）：存储进程的起始地址。
• 界限寄存器（Limit Register）：存储进程的长度。

每次内存访问时，CPU 会将逻辑地址与基址寄存器相加以获得物理地址，并检查该地址是否在界限寄存器指定的范围内。如果不在范围内，则触发内存保护异常。

为什么需要基址和界限寄存器？

• 防止进程访问未分配给它的内存区域，确保内存保护。
• 允许进程在内存中的位置独立于其逻辑地址空间，提高内存利用率。
• 支持动态内存分配和多任务处理。
• 简化内存管理，减少碎片化。

Binding of Instructions and Data to Memory

• 编译时绑定：如果在编译时知道程序将被加载到内存中的哪个位置，则可以生成绝对地址代码。大部分时候见不到，典型例子有 BIOS 固件。
• 装入时绑定：必须生成可重定位代码，编译器生成相对地址代码。装入程序时，操作系统将基址寄存器设置为程序的起始地址。典型例子有操作系统。
• 执行时绑定：允许程序在执行过程中移动。需要硬件支持（基址和界限寄存器）。大部分程序是这样的。

逻辑地址和物理地址

• 逻辑地址（Logical Address）：也称为虚拟地址，是程序生成的地址，由 CPU 生成。
• 物理地址（Physical Address）：是实际的内存地址，由内存单元使用。

在调试程序时，我们看到的地址其实是逻辑地址。操作系统和硬件负责将逻辑地址映射到物理地址。

Memory-Management Unit (MMU)

• 内存管理单元（MMU）：硬件设备，负责将逻辑地址转换为物理地址。
• 在 MMU 模式下，重定向寄存器会被添加到每个逻辑地址以生成物理地址。
• 用户只能看到逻辑地址，而不会看到物理地址。

动态加载

• 程序的某些部分（如子程序）仅在需要时加载到内存中。
• 节省内存空间，提高效率。未使用的routine不会被加载。
• 不需要操作系统的特殊支持，通过程序设计实现。
• 当需要大量代码来处理不常见的情况时非常有用。

动态链接

• 链接推迟到执行时进行。
• 小片代码（stub）放在内存中，调用时跳转到实际子程序。

8.2 交换

• 可以把部分不常用的进程放进swap分区中，当需要使用的时候再调回内存。
• 备份存储 —— 足够大的快速磁盘，用于容纳所有用户的所有内存映像的副本；必须提供对这些内存映像的直接访问。
• swap分区有特定格式，并且受保护。

8.3 连续内存分配

• 主存一般来说划分为两个部分
  • 操作系统部分，通常驻留在内存的低地址部分
  • 用户进程部分，通常驻留在内存的高地址部分
• 重定位寄存器用于保护用户进程免受彼此干扰，以及免受操作系统代码和数据更改的影响。
  • 基址寄存器包含最小物理地址的值
  • 界限寄存器包含逻辑地址范围 ———— 每个逻辑地址必须小于界限寄存器的值
  • MMU 动态映射逻辑地址

动态分区分配问题

• First-Fit：从头开始扫描，找到第一个足够大的空闲分区。
• Best-Fit：扫描整个空闲列表，找到最小的足够大的分区。
  • 产生最小的剩余分区，但可能产生大量小碎片。
• Worst-Fit：扫描整个空闲列表，找到最大的空闲分区。
  • 产生最大的剩余分区。

First-fit 和 best-fit 在速度和内存利用率方面通常优于 worst-fit。

碎片

• 外部碎片：由于动态分区分配，内存中存在许多小的未使用空间，无法满足新进程的内存需求。
  • 解决方法：紧凑（Compaction）——将所有进程移动到内存的一端，以创建一个大的连续空闲空间。
• 内部碎片：分配给进程的内存块大于其实际需求，导致未使用的空间。
  • 解决方法：使用更小的分配单位，如分页或分段。

8.4 分页

• 将物理内存划分为固定大小的块，称为 frames
• 将逻辑内存划分为相同大小的块，称为 pages

Address Translation Scheme

• 逻辑地址由两部分组成：页号（p）和页内偏移量（d）。

部分	含义	作用
p（页号）	表示这个逻辑地址属于哪一页	作为索引去查页表（page table）
d（页内偏移）	表示在这一页内的具体位置	用于定位页内的具体字节

页表

• 页表是一个大数组，里面有 2^p 个条目（p 是页号的位数）。
• 每个进程都有一个页表，存储逻辑页号到物理帧号的映射。
• 每个进程都有自己的页表，因为每个进程都有独立的逻辑地址空间。如果所有进程共享同一个页表，那么不同进程的逻辑地址会映射到同一个物理地址区域。

页表的硬件实现

• 页表是存储在主存中的，存储在用户态还是内核态？
• Page-table base register (PTBR)：保存当前进程页表的起始地址
• Page-table length register (PTLR)：保存页表的长度（页数）

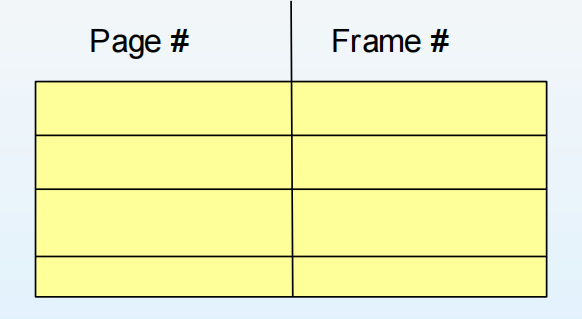

TLB

• translation look-aside buffers：一种高速缓存，存储最近使用的页表条目。

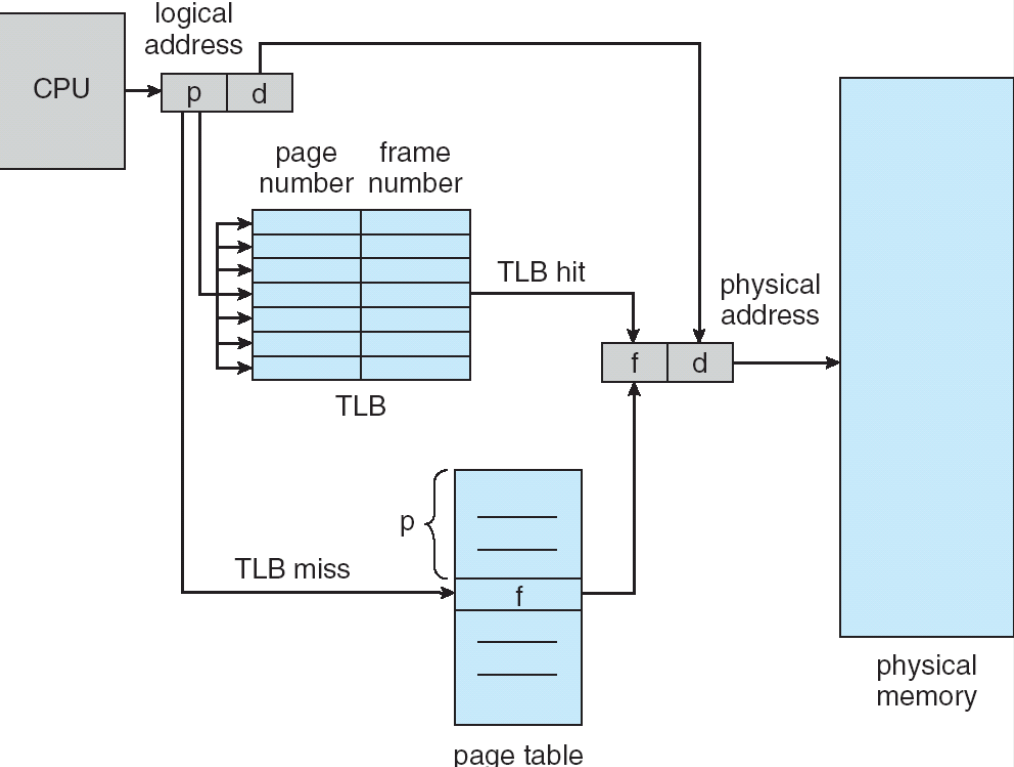

含 TLB 的分页

Effective Access Time (EAT)

符号	含义	典型量级
( \varepsilon )	TLB（联想存储）查找时间（associative lookup time）	很小，比如 10ns
Memory cycle = 1 µs	访问一次主存的时间	1 µs
( \alpha )	命中率（Hit Ratio） = 查TLB命中的概率	比如 0.9 或 0.98
( 1 - \alpha )	未命中率（Miss Ratio）
\

• 命中
  • 访问TLB（花 ( \varepsilon ) 时间）
  • 直接得到物理地址 → 访问主存一次（1 µs）

所以命中时总时间： [ T_{\text{hit}} = \varepsilon + 1 ]

• 未命中
  • 访问TLB（花 ( \varepsilon ) 时间）
  • 查页表（要访问主存一次，1 µs）
  • 再访问目标单元（又访问主存一次，1 µs）

所以未命中时总时间： [ T_{\text{miss}} = \varepsilon + 2 ]

所以总的来说：

\[ EAT = T_{\text{hit}} \times \text{HitRatio} + T_{\text{miss}} \times (1 - \text{HitRatio}) \]

\[ EAT = (\varepsilon + 1)\alpha + (\varepsilon + 2)(1 - \alpha) \]

\[ EAT = 2 + \varepsilon - \alpha \]

页表中的内存保护

• 每个页表条目包含一个有效位（valid bit），用于指示该页是否在进程的逻辑地址空间中。

共享页

通过映射关系，将多个进程的逻辑页映射到同一个物理页，从而实现代码共享。

8.5 页表的结构

Hierarchical Paging 层次分页法

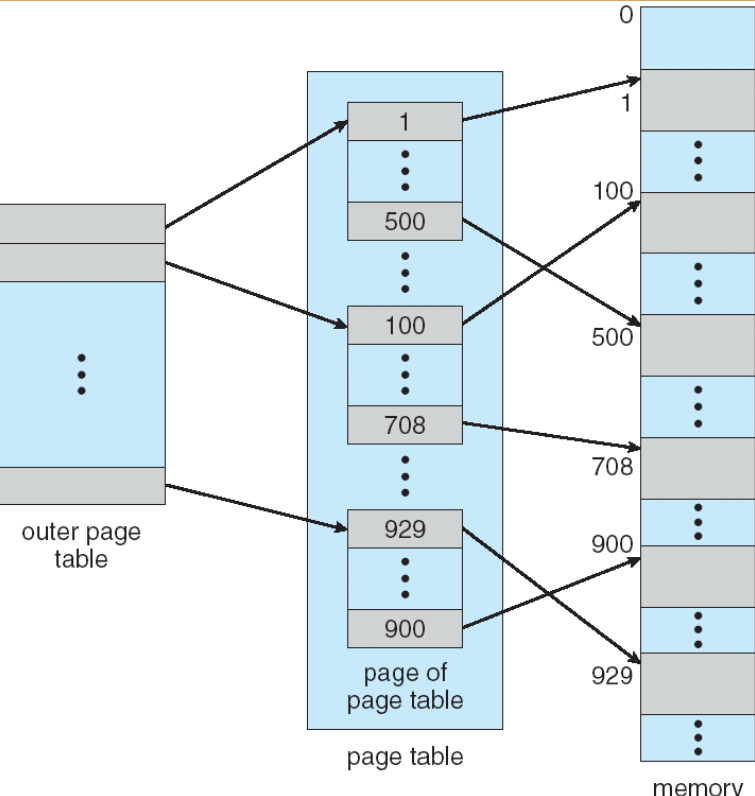

两级页表

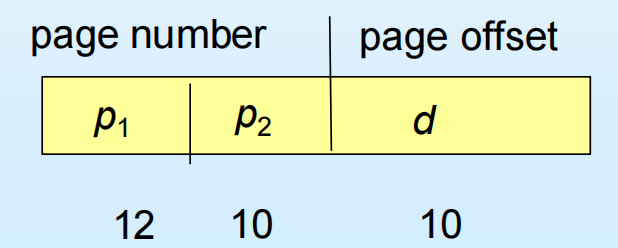

• 在页表大小为 1K 的 32 位机器上，逻辑地址分为：
  • 一个 22 位的页号
  • 一个 10 位的页偏移量
• 由于页表是分页的，页号又分为：
  • 一个 12 位的页号
  • 一个 10 位的页偏移量

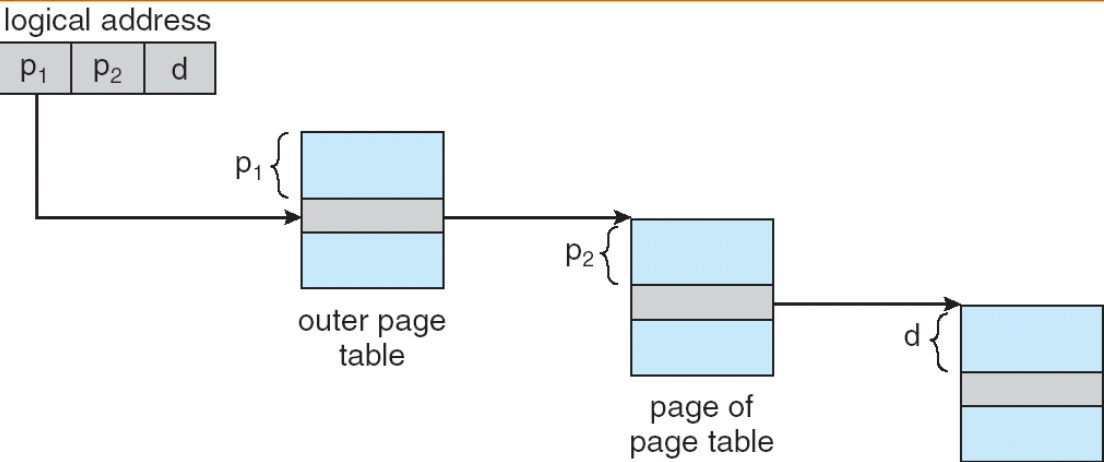

p1 是第一级页表的索引，p2 是第二级页表的索引，d 是页内偏移量。

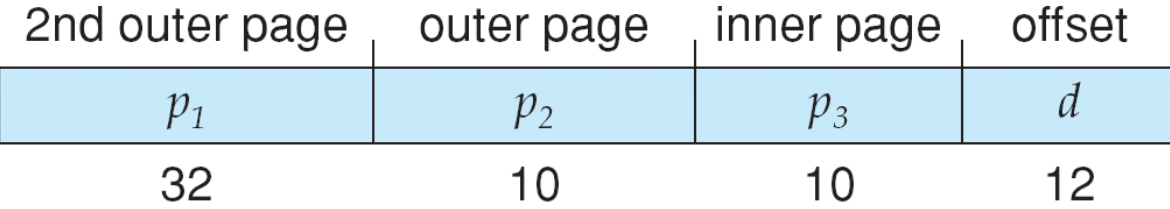

三级页表

在 64 位机器上：

Hashed Page Tables 哈希页表

• 适用于大地址空间的系统（如 64 位系统）
• 使用哈希函数将逻辑页号映射到页表中的一个条目。

哈希页表是针对“虚拟空间巨大、但使用稀疏”场景的一种折中

• 只开一个小得多的哈希表（比如几万个或几百万个桶）
• 当需要映射一个页时，哈希 (VPN, ASID) → 放入某个桶
• 查找时再从桶里找到匹配项

在哈希页表机制中，系统为了解决传统页表在大虚拟地址空间下占用内存过多的问题，引入了一种基于哈希函数的间接查找方式。具体来说，当CPU给出一个虚拟地址后，首先将其拆分为虚拟页号（VPN）和页内偏移，然后把VPN与当前进程的地址空间标识符（ASID）一起输入哈希函数，计算得到一个哈希索引值。这个索引用来定位到哈希表中的一个桶（bucket），桶中存放的是一个或多个页表项的链表结构。每个页表项都包含对应的虚拟页号VPN、ASID、以及该页映射的物理页框号（PFN）。系统随后沿着该链表逐项比对VPN与ASID，若找到匹配项，则取出对应的PFN，与原虚拟地址的页内偏移拼接，形成物理地址；若未找到，则说明该页未在内存中，需要产生缺页异常并从外存中调入。由于哈希页表通过哈希函数间接索引页表项，不再为每个虚拟页保留独立表项，因此显著减少了页表占用空间，同时平均查找效率接近O(1)，不过在发生哈希冲突时仍需线性遍历链表，会导致性能略有下降。

Inverted Page Tables 反向页表

• 它观察到前两个方案的一个问题：页表大小与逻辑地址空间成正比。
• 因为通常物理内存少于逻辑地址空间，所以反向页表的做法是为每个物理帧建立表项
• 其缺点是必须倒着查找，这通常需要线性搜索，效率较低。

在反向页表机制中，系统不再为每个进程维护一张与虚拟地址空间同样大的页表，而是只建立一张全局性的反向页表，其大小与物理内存中的页框数相同。每个物理页框对应反向页表中的一个表项，表项中记录该页框当前属于哪个进程（ASID）以及该进程的哪个虚拟页号（VPN）。当CPU访问一个虚拟地址时，系统会先分离出虚拟页号VPN与页内偏移，然后将VPN和当前进程的ASID一起输入到哈希函数中计算出一个索引，用于在反向页表中查找。如果哈希表命中，则根据表项获得该虚拟页对应的物理页框号，拼接上页内偏移得到物理地址；若哈希未命中或哈希冲突，则可能需要顺序搜索或链式查找以找到匹配的〈ASID, VPN〉项，从而完成映射。由于反向页表的规模仅与物理内存大小有关，而不是虚拟空间大小，因此显著节省内存，但查找过程可能较慢，因此通常会配合TLB缓存以加快地址转换。

8.6 分段

• 方便用户去读
• 一个程序就是多个段的集合。段是逻辑上相关的信息块，如代码段、数据段、堆栈段等。

• 逻辑地址由一个二元组组成：
  <段号 (segment-number), 段内偏移量 (offset)>

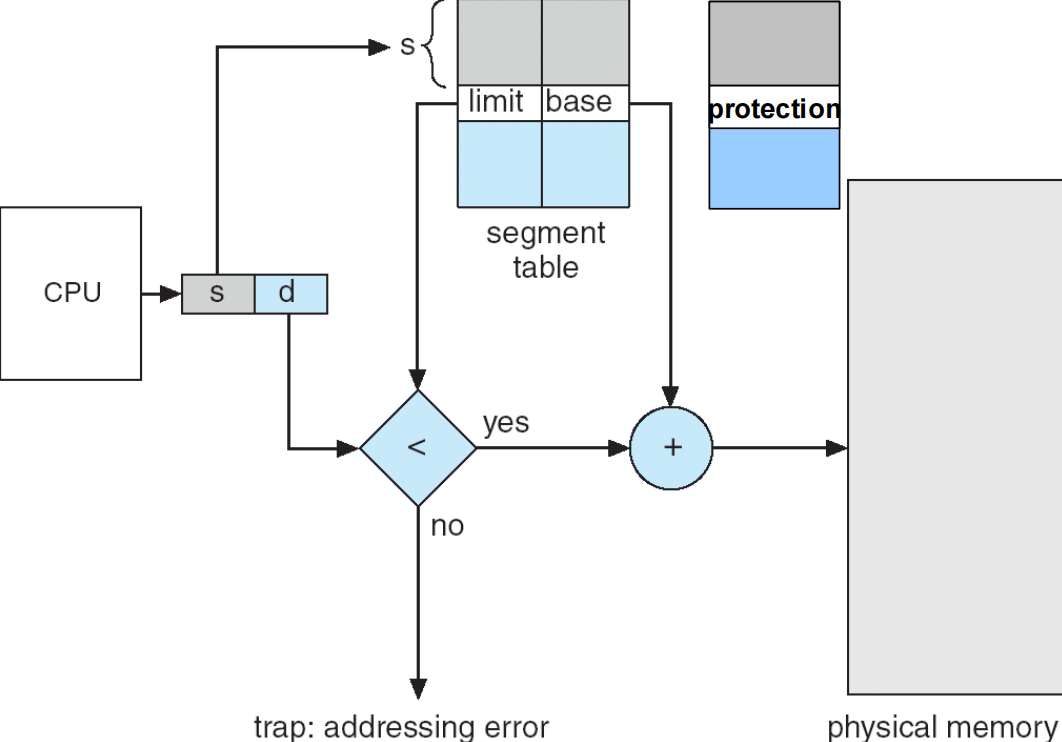

• 段表（Segment Table）用于将二维逻辑地址映射到物理地址；
  每个段表项包含以下内容：

  • base：该段在内存中的起始物理地址
  • limit：该段的长度（最大有效偏移量）

• 段表基址寄存器（STBR）：指向段表在内存中的位置

• 段表长度寄存器（STLR）：表示程序使用的段的数量；
  当段号 s < STLR 时，段号才合法

• 保护

  • valid 位：指示该段是否在逻辑地址空间中
  • 权限位：指示该段的访问权限（读、写、执行等）

Paging v.s. Segementation

特性	分页（Paging）	分段（Segmentation）
划分方式	将进程的虚拟地址空间切成固定大小的页（Page）	按逻辑结构将程序分成段（Segment），每段大小可变
是否逻辑相关	纯粹从物理内存管理角度划分，不反映程序结构	直接反映程序逻辑结构（代码段、数据段、栈段等）
大小是否固定	固定大小，例如 4KB、8KB	大小不固定，依程序需求动态确定
地址结构	<页号, 页内偏移>	<段号, 段内偏移>
是否会产生外部碎片	不会（因为页大小固定）	会产生外部碎片（段大小可变）
是否会产生内部碎片	会产生一些内部碎片	不会产生内部碎片
页表/段表内容	每一页对应一个页表项（PTE）	每一段对应一个段表项（base + limit）
保护方式	通常在页表项中提供读/写/执行等权限	每段可独立设定权限（更自然的逻辑保护）
优点	内存利用率更高，管理简单，适合现代 OS	反映程序逻辑结构，便于共享与保护
缺点	不反映程序结构，需要额外保护机制	外部碎片严重，难以管理
现代系统使用情况	广泛使用（如 x86 的分页机制）	独立的“纯分段”几乎已被淘汰
是否可结合使用	可（如 x86：分段 + 分页）	可（通常在逻辑层，配合分页）

1. 段是良好的信息逻辑单元（共享、保护、对用户友好）
2. 页是良好的信息物理单元（简单的内存管理）
3. 最好的是结合两者，上层segementation，下层paging

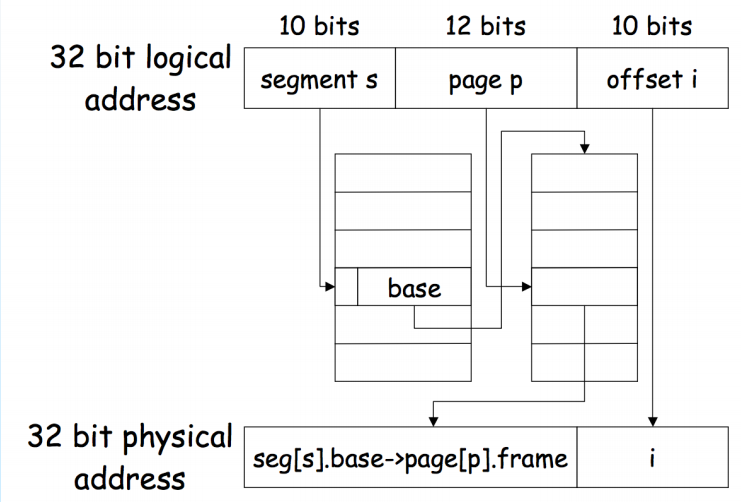

Segmentation on paging

这意味着把虚拟地址空间先按“段（segment）”划分（反映程序的逻辑结构），然后把每个段再用页（pages）来物理映射。也可以理解为：每个段由自己的页表（或页表子空间）管理。

常见场景：每个进程有段表（segment table），段表项不直接含物理基址，而是指向该段的页表 -> 再由页表把页号映射到物理帧。

8.7 例子：Intel Pentium

略
